金属仿古连体瓦安装说明书大全(图文版)

文章出处:www.sckbjc.com责任编辑:坤宝建材发布人气:发表时间:2020-04-21 16:02
仿古一体瓦之金属仿古连体瓦安装说明

一、产品简介

仿古一体瓦,金属仿古连体瓦可适用于钢结构屋面、混凝土屋面、木屋面等;平面屋顶、扇形屋顶、拱形屋顶只需用简单的工具即可进行轻松安装,节省您的安装时间,整体整洁、大方、实用。

二、产品部件

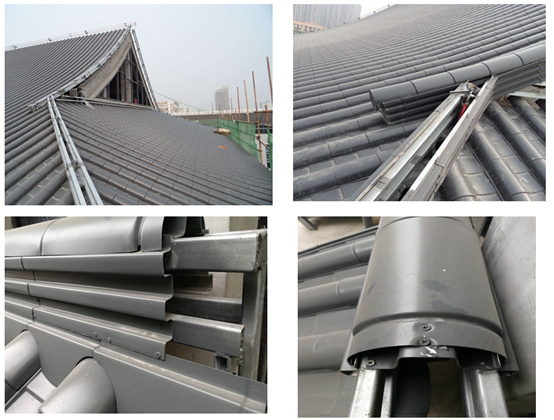

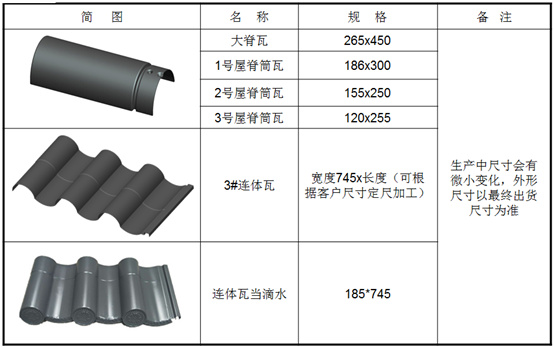

仿古一体瓦,金属仿古连体瓦各部件:

金属仿古连体瓦安装说明书大全(图文版)
金属仿古连体瓦安装说明书大全(图文版)

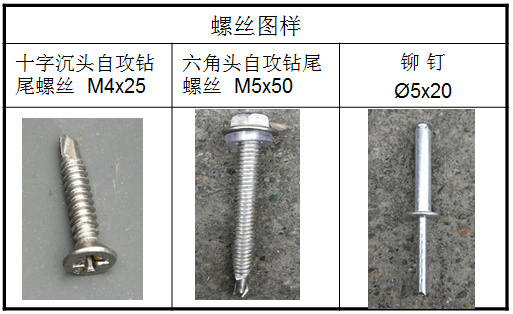

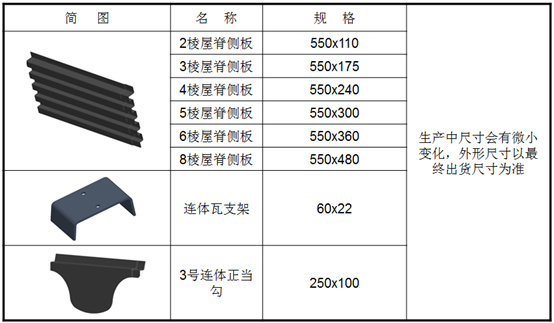

三、龙骨及标准件规格明细表

金属仿古连体瓦安装说明书大全(图文版)



金属仿古连体瓦安装说明书大全(图文版)

四、安装所需工具

1、 正反转手电钻

2、 电焊机

3、等离子切割机

4、砂轮切割机

5、电源线

6、铆钉枪

7、角磨机

8、胶枪、灰色耐候建筑结构胶

五、屋面金属瓦安装顺序

1、铺设竖龙骨

2、铺设横龙骨

2、铺设横龙骨

4、铺设屋脊龙骨

5、安装滴水板瓦

6、依次安装板瓦、筒瓦

7、安装屋脊

8、打胶.补漆

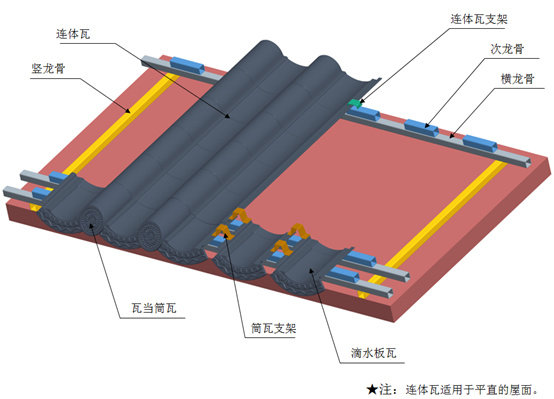

六、屋面金属仿古连体瓦安装示意图:

金属仿古连体瓦安装说明书大全(图文版)

七、屋面金属仿古一体瓦安装方法:

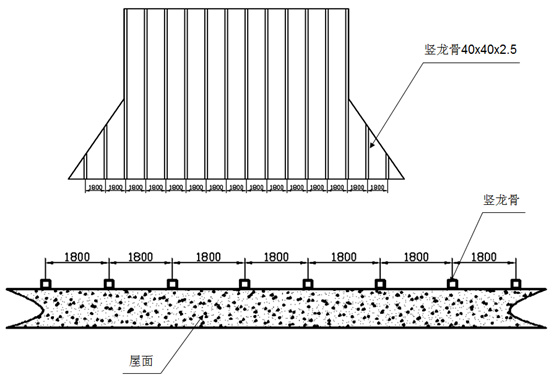

1、铺设竖龙骨:根据屋面檐口尺寸,分中间距1800布置竖龙骨;



金属仿古连体瓦安装说明书大全(图文版)

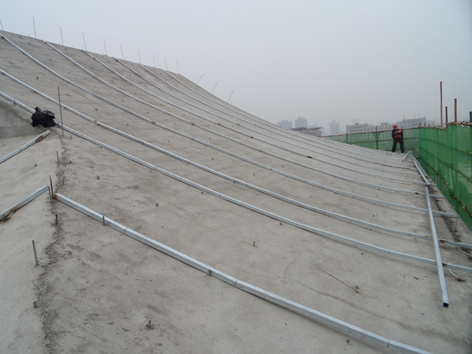

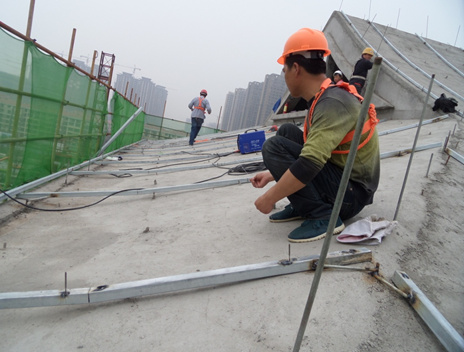

现场安装实例:

竖龙骨尽量竖直平行:



金属仿古连体瓦安装说明书大全(图文版)


安装竖龙骨时必须拉线将屋面调平:



金属仿古连体瓦安装说明书大全(图文版)

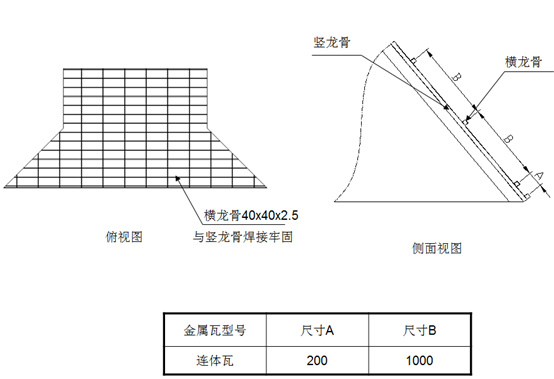

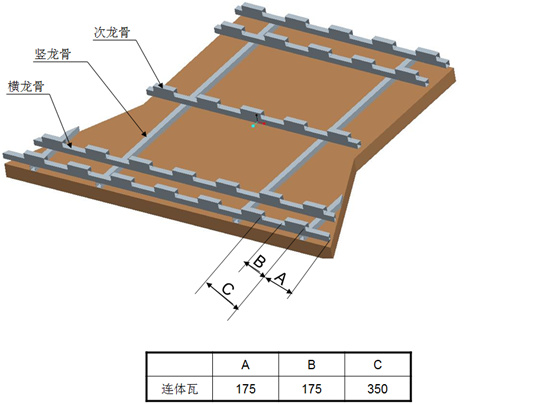

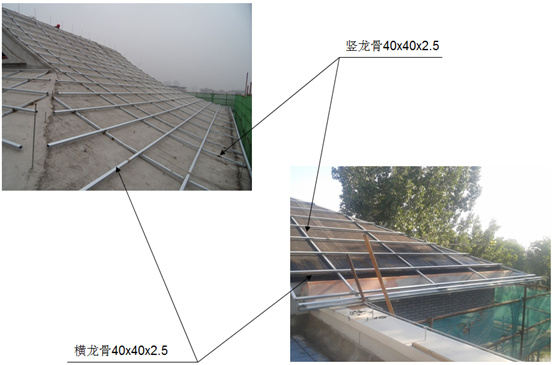

2、铺设横龙骨:根据檐口调直横龙骨,与竖龙骨焊接牢固,横龙骨铺设尺寸依照下图所示:

横龙骨铺设尺寸参照表:

金属仿古连体瓦安装说明书大全(图文版)

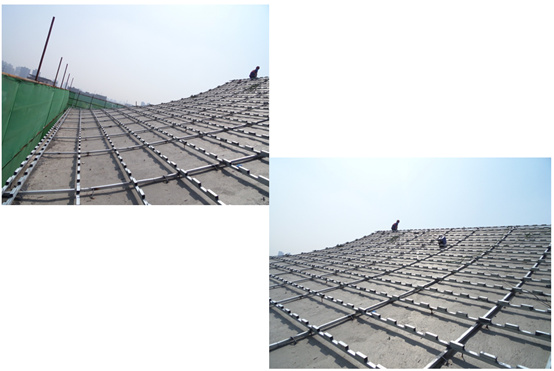

横龙骨现场铺设图:

金属仿古连体瓦安装说明书大全(图文版)


3、铺设次龙骨:按照下图表所示尺寸将次龙骨焊接在横龙骨上面。

次龙骨焊接尺寸参照表:



金属仿古连体瓦安装说明书大全(图文版)


次龙铺设现场实景图:



金属仿古连体瓦安装说明书大全(图文版)

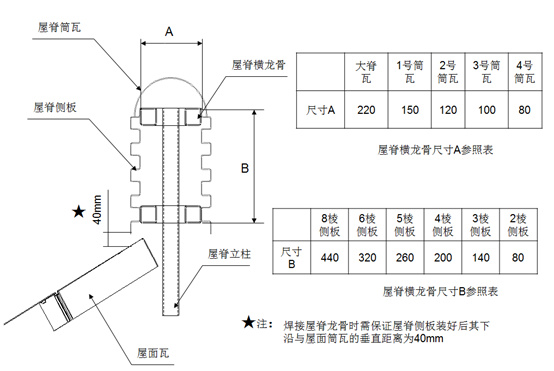

4、铺设屋脊龙骨:根据屋脊侧板高度焊接屋脊龙骨:



金属仿古连体瓦安装说明书大全(图文版)

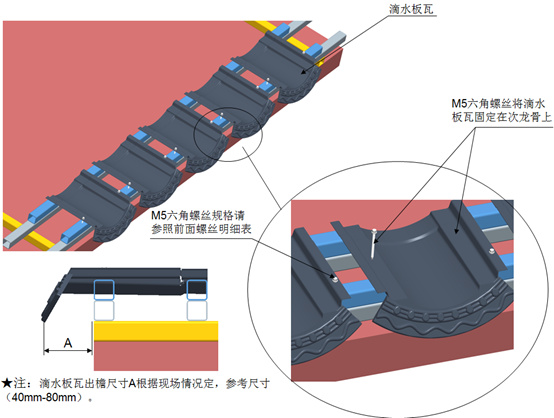

5、安装滴水板瓦:

金属仿古连体瓦安装说明书大全(图文版)

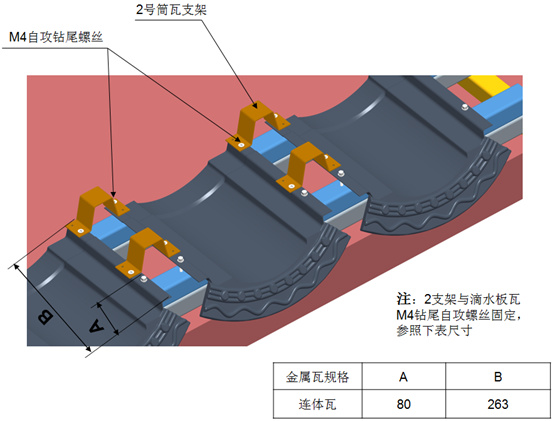

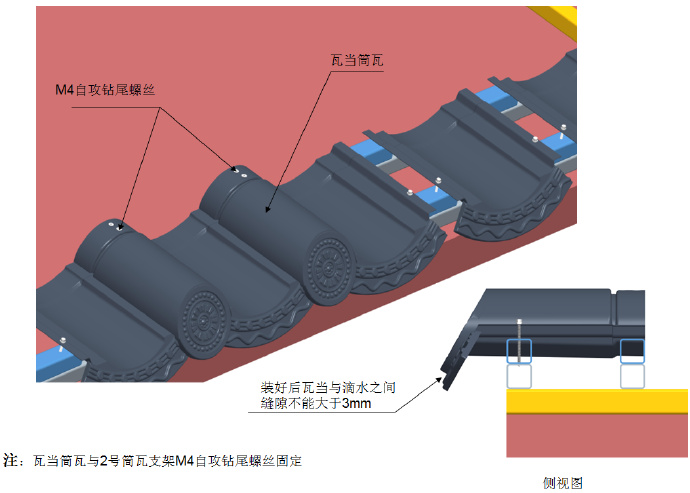

6、安装瓦当筒瓦、金属仿古连体瓦:安装两块瓦当筒瓦后接着安装一块连体瓦,一次交替安装:

、安装瓦当筒瓦:



金属仿古连体瓦安装说明书大全(图文版)
金属仿古连体瓦安装说明书大全(图文版)

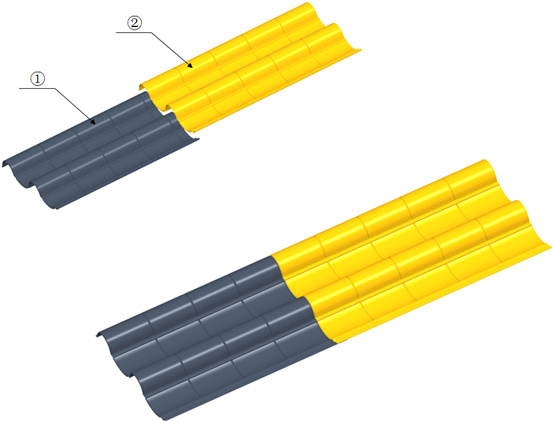

安装金属仿古连体瓦:



金属仿古连体瓦安装说明书大全(图文版)
金属仿古连体瓦安装说明书大全(图文版)

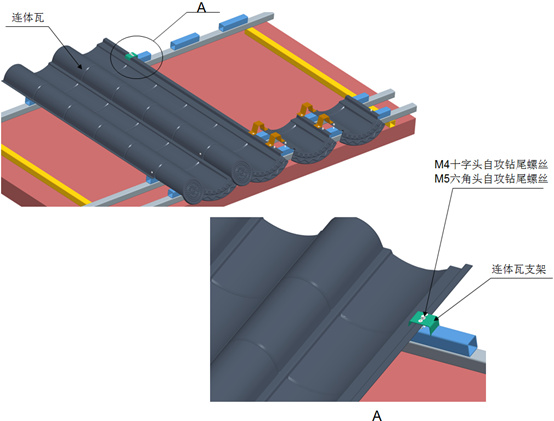

注:1、连体瓦与连体支架由M5钻尾丝固定与次龙骨上;

注:2、连体瓦支架与连体瓦由两个M4十字钻尾丝连接固定。



金属仿古连体瓦安装说明书大全(图文版)

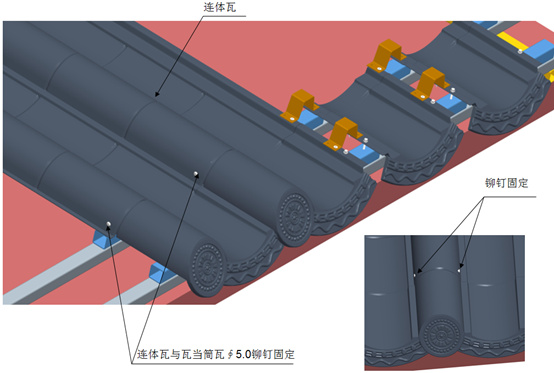

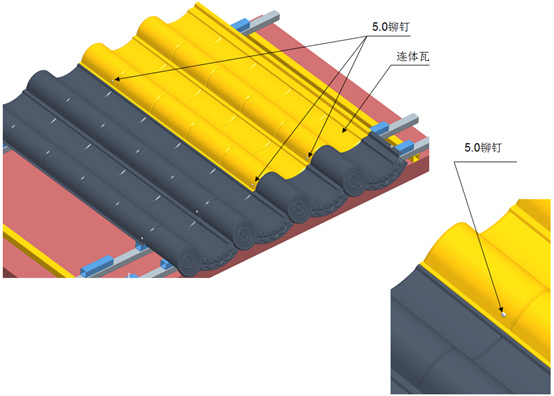

注:依照上图所示连体瓦与它前一块瓦上面安装好的支架铆钉铆接;

连体瓦长度方向搭接示意图:



金属仿古连体瓦安装说明书大全(图文版)
注:连体瓦长度方向搭接时, 瓦预留有50mm搭接量,待瓦固定好以后瓦搭在瓦上面。

8、安装屋脊:

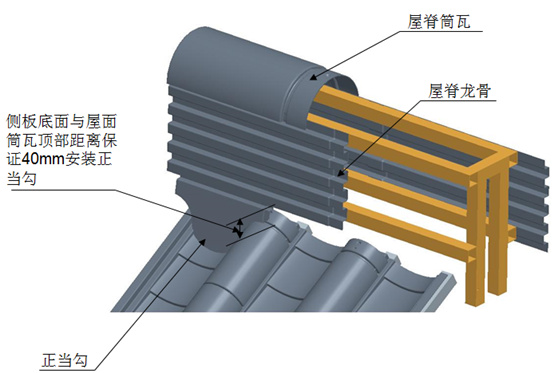

正屋脊安装示意图:

金属仿古连体瓦安装说明书大全(图文版)

注:侧板与屋脊龙骨使用5X20铆钉铆接;

注:正当勾与屋脊侧板使用5X20铆钉铆接。

仿古一体瓦安装现场图:



金属仿古连体瓦安装说明书大全(图文版)
斜屋脊安装现场图片:



金属仿古连体瓦安装说明书大全(图文版)
注:安装斜屋脊时,因为斜当勾是非标的,所以现场在安装时需要根据现场实际情况用我们的铝板裁好后安装。

裁制斜当勾注意事项:

1、根据现场的安装情况如图所示先用纸板裁出斜当勾样板,比对样板与屋面瓦间隙控制在3mm以内;



2、待纸板斜当勾样板调整好以后,根据样板曲线在我们准备的铝板上裁出斜当勾即可。

注:正当勾与屋脊侧板使用5X20铆钉铆接。

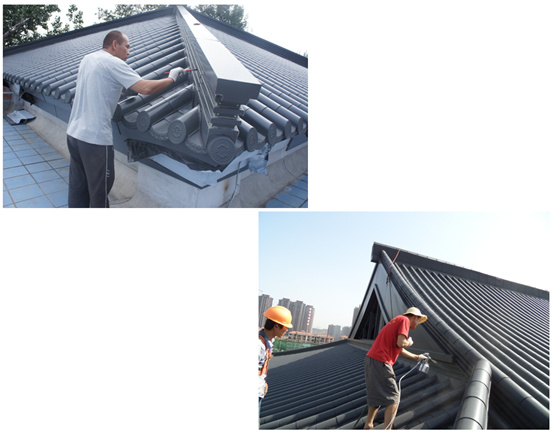

9、打胶,补漆

金属仿古连体瓦安装说明书大全(图文版)

注: 密封胶的颜色采用跟屋面颜色一样或相近的。

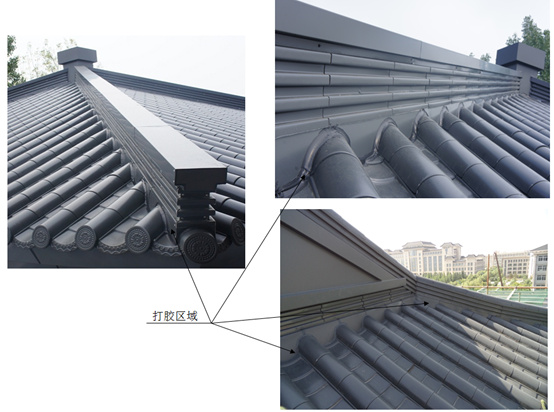

注:如图所示斜当勾与屋面瓦交接部位需打胶。

金属仿古连体瓦安装说明书大全(图文版)

注: 用油漆涂抹外漏螺丝,或在施工过程造成的擦痕。

注: 油漆颜色跟屋面颜色相同或相近。

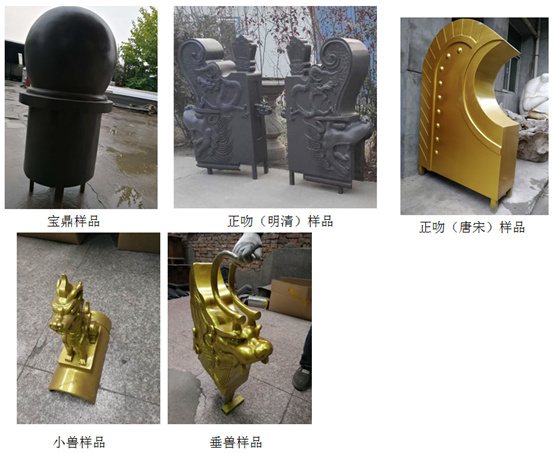

附录一:仿古屋面含有吻兽,宝鼎,小兽。



金属仿古连体瓦安装说明书大全(图文版)
注:1.宝鼎、垂兽、正吻内部均含有龙骨,现场施工通过对龙骨的调节,进行安装施工。

注:2、小兽安装跟普通屋脊瓦安装一样。

以上就是仿古一体瓦之金属仿古连体瓦安装说明详细图文版。产品及技术改进会在后期不断更新!
