高分子合成树脂瓦的制作方法-花一分钟了解

文章出处:www.sckbjc.com责任编辑:坤宝建材发布人气:发表时间:2019-05-13 11:22
高分子合成树脂瓦的制作方法-花一分钟了解

本实用新型涉及合成树脂瓦技术领域,具体为一种高分子合成树脂瓦。

背景技术:

合成树脂瓦是运用高新化学化工技术研制而成的新型建筑材料,具有重量轻、强度大、防水防潮、防腐阻燃和隔音隔热等多种优良特性,普遍适用于开发区平改坡、农贸市场、商场、住宅小区、新农村建设居民高档别墅、雨篷、遮阳篷和仿古建筑等。

由于合成树脂瓦应用十分的广泛,所以也需要适应各种各样的环境变化,但是现有的合成树脂瓦结构单一,不能在多地震的山川地区具有很好的防震功能,从而在小地震时很容易使瓦片跌落伤人,存在很大的安全隐患,也不能在多风多雨的北方有很好的防雨性能,所以不能很好的防雨,也不能在高温的夏季很好的隔热,导致屋内温度较高,影响人们生活中的正常休息。


技术实现要素:

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种高分子合成树脂瓦,解决了不能有效隔热、防震和防雨的问题。

(二)技术方案

为实现上述目的,本实用新型提供如下技术方案:一种高分子合成树脂瓦,包括瓦体,所述瓦体的左侧开设有第一连接孔,所述瓦体顶部靠近右侧的位置开设有滑槽,所述瓦体的顶部固定连接有位于滑槽两侧的卡块,所述滑槽的内表面活动连接有滑杆,所述滑杆的顶部固定连接有滑块,所述滑杆的右侧固定连接有第一连接杆,所述瓦体的底部固定连接有支撑板,所述支撑板的顶部开设有漏水孔,所述支撑板的右侧活动连接有转轴,所述转轴的右侧固定连接有第二连接杆,所述支撑板的左侧开设有与第二连接杆相匹配 的第二连接孔,所述支撑板的顶部固定连接有橡胶板,所述橡胶板的底部固定连接有隔热板,所述隔热板的底部固定连接有防滑垫,所述橡胶板和隔热板的正面固定连接有左右对称的两个连接板,右侧连接板的正面固定连接有第一结合板,所述第一结合板的左侧螺纹连接有螺栓,左侧连接板的顶部固定连接有第二结合板,所述第二结合板的左侧开设有与第二结合板右侧连通的螺纹孔。

优选的,所述瓦体的外表面形状为波浪状。

优选的,所述卡块的数量为八个,且八个卡块呈矩形阵列。

优选的,所述漏水孔的数量为八个,且八个漏水孔呈矩形阵列。

优选的,所述防滑垫的数量为四个,且四个防滑垫呈矩形阵列。

优选的,所述滑杆和第一连接杆之间的连接方式为焊接,所述第一结合板、第二结合板和连接板之间的连接方式也为焊接。

(三)有益效果

与现有技术相比,本实用新型的有益效果是:该高分子合成树脂瓦,通过在瓦体底部的支撑板上设置多个漏水孔从而起到在暴雨天气下泄水的作用,因为在暴雨天气伴随着大风所以瓦体的下方会存在积水所以漏水孔可以很好的将积水泄露的效果,从而达到很好的防水渗漏的效果,通过在支撑板的底部设置橡胶板起到防震的作用,从而适用于多地震的山川地区,达到防止轻微地震瓦片跌落的危险,通过在橡胶板的底部设置有隔热板从而在高温天气起到很好的隔热作用,从而达到使人们的室内温度更适宜,通过设置第一连接杆、第二连接杆、第一连接孔、第二连接孔、螺栓和螺纹孔,达到连接形态多样化的效果,丰富了树脂合成瓦的连接方式,使得树脂合成瓦的适用范围更广,实用性增强,从而达到可以适用于多雨地区、高温地区和山川地区,达到便于合成树脂瓦的生产和采购的效果。

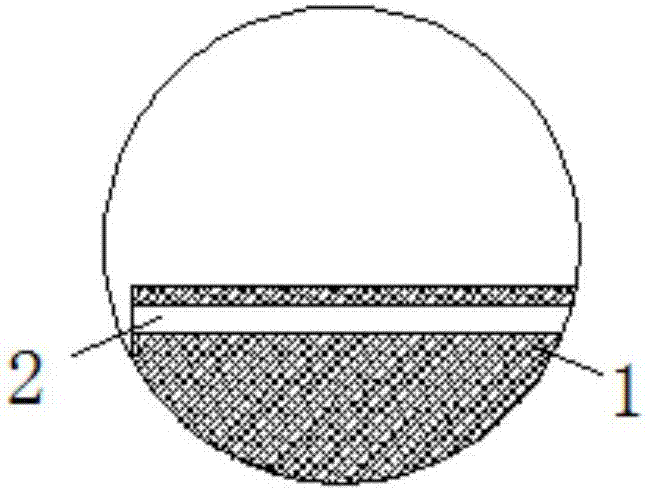

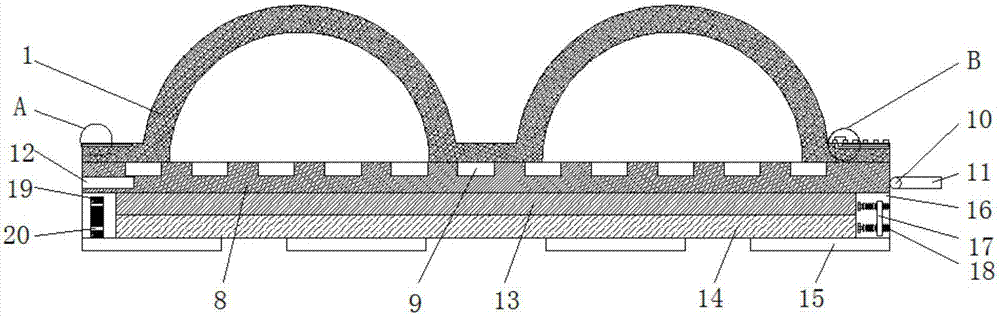

图中:1瓦体、2第一连接孔、3滑槽、4卡块、5滑杆、6滑块、7第一连接杆、8支撑板、9漏水孔、10转轴、11第二连接杆、12第二连接孔、13橡胶板、14隔热板、15防滑垫、16连接板、17第一结合板、18螺栓、19第二结合板、20螺纹孔。
具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

如图1-3所示,本实用新型提供一种技术方案:一种高分子合成树脂瓦,包括瓦体1,瓦体1的外表面形状为波浪状,通过设置为波浪状从而起到很好的雨水下滑的作用,达到使雨水经过外表面直接就滑落的效果,从而达到有效的防水效果,瓦体1的左侧开设有第一连接孔2,瓦体1顶部靠近右侧的位置开设有滑槽3,瓦体1的顶部固定连接有位于滑槽3两侧的卡块4,卡块4的数量为八个,且八个卡块4呈矩形阵列,通过增加卡块4的数量从而起到增加滑块6活动范围的作用,从而在安装和拆卸时很好的使滑块6滑动到合适位置,达到便于使用的效果,滑槽3的内表面活动连接有滑杆5,滑杆5的顶部固定连接有滑块6,滑杆5的右侧固定连接有第一连接杆7,瓦体1的底部固定连接有支撑板8,支撑板8的顶部开设有漏水孔9,漏水孔9的数量为八个,且八个漏水孔9呈矩形阵列,通过增加漏水孔9的数量从而起到增加泄水速度的作用,从而可以及时有效的对雨水进行泄露的效果,从而达到不 会产生积水的效果,支撑板8的右侧活动连接有转轴10,转轴10的右侧固定连接有第二连接杆11,支撑板8的左侧开设有与第二连接杆11相匹配的第二连接孔12,支撑板8的顶部固定连接有橡胶板13,通过在支撑板8的底部设置橡胶板13起到防震的作用,从而适用于多地震的山川地区,达到防止轻微地震瓦片跌落的危险,橡胶板13的底部固定连接有隔热板14,通过在橡胶板13的底部设置有隔热板14从而在高温天气起到很好的隔热作用,从而达到使人们的室内温度更适宜,隔热板14的底部固定连接有防滑垫15,防滑垫15的数量为四个,且四个防滑垫15呈矩形阵列,通过设置较多的防滑垫15从而起到很好的防滑作用,增加瓦片安装后的稳固性能,从而防止安装后的瓦片掉落,达到保证结构稳固的效果,橡胶板13和隔热板14的正面固定连接有左右对称的两个连接板16,右侧连接板16的正面固定连接有第一结合板17,第一结合板17的左侧螺纹连接有螺栓18,左侧连接板16的顶部固定连接有第二结合板19,滑杆5和第一连接杆7之间的连接方式为焊接,第一结合板17、第二结合板19和连接板16之间的连接方式也为焊接,通过使用稳固的焊接为连接方式,起到很好的保证连接稳固的作用,从而达到使结构之间更稳固的效果,第二结合板19的左侧开设有与第二结合板19右侧连通的螺纹孔20,通过设置第一连接杆7、第二连接杆11、第一连接孔2、第二连接孔12、螺栓18和螺纹孔20,达到连接形态多样化的效果,丰富了树脂合成瓦的连接方式,使得树脂合成瓦的适用范围更广,实用性增强,从而达到可以适用于多雨地区、高温地区和山川地区,达到便于合成树脂瓦的生产和采购的效果。

使用时,视情况选择合适连接方式,用第一连接杆7插接旁边瓦片第一连接孔2或者第二连接杆11插接旁边瓦片的第二连接孔12,或者用螺栓18连接旁边瓦片的螺纹孔20,从而多种连接方式,可以根据情况选择,达到便于使用的效果。

综上可得,本实用新型通过在瓦体1底部的支撑板8上设置多个漏水孔9从而起到在暴雨天气下泄水的作用,因为在暴雨天气伴随着大风所以瓦体1下会存在积水所以漏水孔9可以很好的将积水泄露的效果,从而达到很好的防水渗漏的效果,通过在支撑板8的底部设置橡胶板13起到防震的作用,从而适用于多地震的山川地区,达到防止轻微地震瓦片跌落的危险,通过在橡胶板13的底部设置有隔热板14从而在高温天气起到很好的隔热作用,从而达到使人们的室内温度更适宜,通过设置第一连接杆7、第二连接杆11、第一连接孔2、第二连接孔12、螺栓18和螺纹孔20,达到连接形态多样化的效果,丰富了树脂合成瓦的连接方式,使得树脂合成瓦的适用范围更广,实用性增强,从而达到可以适用于多雨地区、高温地区和山川地区,达到便于合成树脂瓦的生产和采购的效果。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个引用结构”限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。

高分子合成树脂瓦的制作方法-花一分钟了解

技术特征:

1.一种高分子合成树脂瓦,包括瓦体(1),其特征在于:所述瓦体(1)的左侧开设有第一连接孔(2),所述瓦体(1)顶部靠近右侧的位置开设有滑槽(3),所述瓦体(1)的顶部固定连接有位于滑槽(3)两侧的卡块(4),所述滑槽(3)的内表面活动连接有滑杆(5),所述滑杆(5)的顶部固定连接有滑块(6),所述滑杆(5)的右侧固定连接有第一连接杆(7),所述瓦体(1)的底部固定连接有支撑板(8),所述支撑板(8)的顶部开设有漏水孔(9),所述支撑板(8)的右侧活动连接有转轴(10),所述转轴(10)的右侧固定连接有第二连接杆(11),所述支撑板(8)的左侧开设有与第二连接杆(11)相匹配的第二连接孔(12),所述支撑板(8)的顶部固定连接有橡胶板(13),所述橡胶板(13)的底部固定连接有隔热板(14),所述隔热板(14)的底部固定连接有防滑垫(15),所述橡胶板(13)和隔热板(14)的正面固定连接有左右对称的两个连接板(16),右侧连接板(16)的正面固定连接有第一结合板(17),所述第一结合板(17)的左侧螺纹连接有螺栓(18),左侧连接板(16)的顶部固定连接有第二结合板(19),所述第二结合板(19)的左侧开设有与第二结合板(19)右侧连通的螺纹孔(20)。

2.根据权利要求1所述的一种高分子合成树脂瓦,其特征在于:所述瓦体(1)的外表面形状为波浪状。

3.根据权利要求1所述的一种高分子合成树脂瓦,其特征在于:所述卡块(4)的数量为八个,且八个卡块(4)呈矩形阵列。

4.根据权利要求1所述的一种高分子合成树脂瓦,其特征在于:所述漏水孔(9)的数量为八个,且八个漏水孔(9)呈矩形阵列。

5.根据权利要求1所述的一种高分子合成树脂瓦,其特征在于:所述防滑垫(15)的数量为四个,且四个防滑垫(15)呈矩形阵列。

6.根据权利要求1所述的一种高分子合成树脂瓦,其特征在于:所述滑 杆(5)和第一连接杆(7)之间的连接方式为焊接,所述第一结合板(17)、第二结合板(19)和连接板(16)之间的连接方式也为焊接。

技术总结:

本实用新型公开了一种高分子合成树脂瓦,包括瓦体,所述瓦体的左侧开设有第一连接孔,所述瓦体顶部靠近右侧的位置开设有滑槽,所述瓦体的顶部固定连接有位于滑槽两侧的卡块。本实用新型通过在瓦体底部的支撑板上设置多个漏水孔从而起到在暴雨天气下泄水的作用,因为在暴雨天气伴随着大风所以瓦体下会存在积水所以漏水孔可以很好的将积水泄露的效果,从而达到很好的防水渗漏的效果,通过在支撑板的底部设置橡胶板起到防震的作用,从而适用于多地震的山川地区,达到防止轻微地震瓦片跌落的危险,通过在橡胶板的底部设置有隔热板从而在高温天气起到很好的隔热作用,从而达到使人们的室内温度更适宜。
