在转角地方固定树脂瓦的制作方法-花三分钟了解

文章出处:责任编辑:坤宝建材发布人气:发表时间:2019-05-23 11:02
一种转角固定树脂瓦的制作方法

本实用新型涉及建筑材料领域,具体涉及一种转角固定树脂瓦


背景:

一种树脂瓦在屋面上铺设的时候分为正脊瓦、斜脊瓦、斜天沟水槽瓦、连接正脊瓦的三通瓦、固定在斜脊瓦末端的末端瓦以及滴水板瓦和封檐板瓦,其中正脊瓦或者斜脊瓦在与屋面主瓦固定的时候需要采用瓦钉将其覆盖在主瓦上,防止其掉落,也要与主瓦衔接规整,避免雨水从两瓦的缝隙中漏入屋内,这样工人在固定正脊瓦或者斜脊瓦的时候工序麻烦,还要防止瓦钉损坏树脂瓦,由于安装树脂瓦是正脊瓦或者斜脊瓦是覆盖在正瓦上,仅仅是瓦钉单独固定,相互之间、或者与正瓦之间均无连接,这样在大风天气的时候正瓦容易被掀起,或者在工人维修踩踏的时候容易被踩落,安装方式即为不稳定、不牢固,容易带来安全隐患。


实现要素:

本实用新型的目的在于提供一种转角固定树脂瓦,这种树脂瓦结构安装方便,能够将正脊瓦、斜脊瓦与主瓦之间固定的更牢固,能够避免在大风或者踩踏的情况下瓦片掉易落的情况出现。

为实现上述发明目的,本实用新型所采用的技术方案是:一种转角固定树脂瓦,包括脊瓦本体和主瓦本体,所述脊瓦本体包括脊背面和置于脊背面两侧的侧边面,其中脊瓦本体还包括卡接面,所述卡接面对称设置在两侧侧边面的下底部,且与侧边面的下底部具有间隔距离,所述卡接面包括横边部和竖边部,所述竖边部与侧边面靠近脊背面的一边连接,所述横边部沿着侧边面向外延伸的方向延伸,在横边部上设有卡接凹槽,所述主瓦本体上设有配合在卡接凹槽内突出块。

优选的,所述竖边部朝向脊背面的一面为弧面,该弧面的弧度与脊背面的延伸弧度相同。

优选的,所述脊瓦本体为正脊瓦或者斜脊瓦。

优选的,卡接面与侧边面的下底部形成的间隔距离大于或等于主瓦本体的厚度。

优选的,所述脊瓦本体的脊背面上设有瓦钉孔。

优选的,所述主瓦本体为多个连续波形构成的合成树脂波形防水板。

合成树脂瓦

本实用新型的有益效果集中体现在:

1、这种树脂瓦结构安装方便,能够将正脊瓦、斜脊瓦与主瓦之间固定的更牢固,能够避免在大风或者踩踏的情况下瓦片掉易落的情况出现,所述卡接面与脊瓦本体一体成型,与现有技术相比具有结构简单、瓦片固定更坚固、更安全的功能。

2、树脂瓦表面的超高耐候性工程树脂不会被雨雪侵蚀导致性能下降,同时可以长期抵御酸、碱、盐等各种化学物质腐蚀,适用于各类化工厂;各种微生物也无法在装饰瓦表面生存,防止了微生物造成的侵蚀破坏。

3、合成树脂瓦质地坚韧、强度高,具有高抗冲击性能,低温下机械抗冲击性能也表现显著。
4、体积稳定:该树脂瓦具有低膨胀系数和双向拉伸性能,即使温度变化很大,也能确保瓦的几何尺寸不变。
5、抗意外的负载:树脂瓦具有良好的耐意外负载特性和耐压特性。在温度较低且常降雪的地区,即使常有积雪在屋顶,也不会产生瓦表面磨损和损坏及断裂现象。
6、隔热保温、绝缘: 树脂瓦所选用树脂的导热系数远远低于粘土瓦、水泥瓦、彩色钢板瓦的导热系数。因此,在不考虑加保温层的情况下,装饰瓦的隔热保温性能***佳。树脂瓦不导电,遇到意外放电也会完好无损。
7、卓越的自防水性能:合成树脂本身致密且不吸水,不存在微孔渗水的问题。瓦单张面积大,屋面接缝很少,且搭接处结合严密,因此拥有卓越的自防水性能。

具体实施方式:

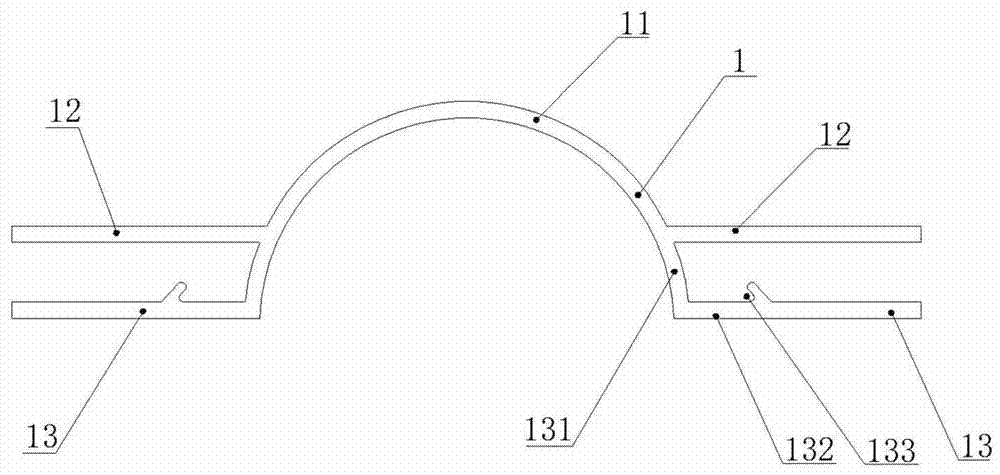

实施例一:结合图1、图2、图3所示的一种转角固定树脂瓦,包括脊瓦本体1和主瓦本体2,所述脊瓦本体1包括脊背面11和置于脊背面11两侧的侧边面12,其中脊瓦本体1还包括卡接面13,所述卡接面13对称设置在两侧侧边面12的下底部,且与侧边面12的下底部具有间隔距离,为了在安装时能够顺利卡接正脊瓦3和主瓦本体2,在卡接凹槽和突出块相配合的情况下,该间隔距离大于或等于主瓦本体的厚度,所述卡接面13包括横边部131和竖边部132,所述竖边部132与侧边面12靠近脊背面11的一边连接,所述横边部131沿着侧边面12向外延伸的方向延伸,在横边部131上设有卡接凹槽133,所述主瓦本体2上设有配合在卡接凹槽133内突出块21。即主瓦本体2能够卡接在该脊瓦本体1内,安装时先铺设主瓦本体2,在将脊瓦本体1从主瓦本体2的侧边穿过去,使得突出块21卡接进入卡接凹槽133内,两者相互扣在一起,抽出时沿横侧面抽出,这样安装在屋面上的正脊瓦3和主瓦能够卡接在一起,在瓦钉的基础上再次进行稳固卡接,防止大风暴雨掀开其中的主瓦或者正脊瓦3,让屋顶更牢固。

在本实施例中,所述竖边部132朝向脊背面11的一面为弧面,该弧面的弧度与脊背面11的延伸弧度相同。使得脊背面11能够匹配屋顶脊梁,能顺利的安装。
在本实施例中,所述正脊瓦3的脊背面上设有瓦钉孔31。
在本实施例中,所述主瓦本体2为多个连续波形构成的合成树脂波形防水板。
在本实施例中,所述竖边部132朝向脊背面11的一面为弧面,该弧面的弧度与脊背面11的延伸弧度相同。使得脊背面11能够匹配屋顶脊梁,能顺利的安装。
在本实施例中,所述脊瓦本体1为斜脊瓦4。
在本实施例中,为了在安装时能够顺利卡接斜脊瓦4和主瓦,在卡接凹槽133和突出块21相配合的情况下,卡接面13与侧边12面的下底部形成的间隔距离大于或等于主瓦本体2的厚度。
在本实施例中,所述斜脊瓦4的脊背面上设有瓦钉孔31。
在本实施例中,所述主瓦本体2为多个连续波形构成的合成树脂波形防水板。

以上对本实用新型提供的一种转角固定树脂瓦进行了详细介绍。具体实施例的说明只是用于帮助理解本实用新型的方法及其核心思想,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以对本实用新型进行若干改进和修饰,这些改进和修饰也落入本实用新型权利要求的保护范围内。


合成树脂瓦


技术特征:

1.一种转角固定树脂瓦,包括脊瓦本体(1)和主瓦本体(2),所述脊瓦本体(1)包括脊背面(11)和置于脊背面(11)两侧的侧边面(12),其特征在于:其中脊瓦本体(1)还包括卡接面(13),所述卡接面(13)对称设置在两侧侧边面(12)的下底部,且与侧边面(12)的下底部具有间隔距离,所述卡接面(13)包括横边部(131)和竖边部(132),所述竖边部(132)与侧边面(12)靠近脊背面(11)的一边连接,所述横边部(131)沿着侧边面(12)向外延伸的方向延伸,在横边部(131)上设有卡接凹槽(133),所述主瓦本体(2)上设有配合在卡接凹槽(133)内突出块(21)。

2.根据权利要求1所述的一种转角固定树脂瓦,其特征在于:所述竖边部(132)朝向脊背面(11)的一面为弧面,该弧面的弧度与脊背面(11)的延伸弧度相同。

3.根据权利要求2所述的一种转角固定树脂瓦,其特征在于:所述脊瓦本体(1)为正脊瓦(3)或者斜脊瓦(4)。

4.根据权利要求3所述的一种转角固定树脂瓦,其特征在于:卡接面(13)与侧边面(12)的下底部形成的间隔距离大于或等于主瓦本体(2)的厚度。

5.根据权利要求3所述的一种转角固定树脂瓦,其特征在于:所述脊瓦本体(1)的脊背面上设有瓦钉孔(31)。

6.根据权利要求2所述的一种转角固定树脂瓦,其特征在于:所述主瓦本体(2)为多个连续波形构成的合成树脂波形防水板。

合成树脂瓦


技术总结

本实用新型涉及建筑材料领域,具体涉及一种转角固定树脂瓦,包括脊瓦本体和主瓦本体,所述脊瓦本体包括脊背面和置于脊背面两侧的侧边面,其中脊瓦本体还包括卡接面,所述卡接面对称设置在两侧侧边面的下底部,且与侧边面的下底部具有间隔距离,所述卡接面包括横边部和竖边部,所述竖边部与侧边面靠近脊背面的一边连接,所述横边部沿着侧边面向外延伸的方向延伸,在横边部上设有卡接凹槽,所述主瓦本体上设有配合在卡接凹槽内突出块,这种树脂瓦结构安装方便,能够将正脊瓦、斜脊瓦与主瓦之间固定的更牢固,能够避免在大风或者踩踏的情况下瓦片掉易落的情况出现。
