方便拆装的合成树脂瓦屋顶的制作方法-花三分钟了解

文章出处:责任编辑:坤宝建材发布人气:发表时间:2019-05-13 16:01
方便拆装的合成树脂瓦屋顶的制作方法与工艺

本实用新型属于建筑设备技术领域,具体涉及一种方便拆装的合成树脂瓦屋顶。


背景技术:

合成树脂瓦,是运用高新化学化工技术研制而成的新型建筑材料,具有重量轻、强度大、防水防潮、防腐阻燃、隔音隔热等多种优良特性,普遍适用于开发区平改坡、农贸市场、商场、住宅小区、新农村建设居民高档别墅、雨篷、遮阳篷、仿古建筑等。目前,合成树脂瓦基本都是在浇注的混凝土屋顶或者是钢结构的屋顶上进行安装,现有的混凝土屋顶和钢结构屋顶的结构形式都是固定的,合成树脂瓦直接安装在固定式的屋顶上后,不仅不便于安装和拆卸,而且合成树脂瓦直接与屋顶上的横梁采用自攻螺钉连接,其连接的稳固性差,屋顶的防风效果也不理想,同时,屋顶上没有采取任何的隔热措施,合成树脂瓦安装完成后,屋内的隔音、保温效果也较差。因此,研制开发一种结构合理、连接稳固、易安装、易拆卸、可多次重复使用、且具有保温和隔热功效的可方便拆装的合成树脂瓦屋顶是客观需要的。

技术实现要素:

本实用新型的目的在于提供一种结构合理、连接稳固、易安装、易拆卸、可多次重复使用、且具有保温和隔热功效的可方便拆装的合成树脂瓦屋顶。

本实用新型的目的是这样实现的,包括合成树脂瓦、脊瓦、顶部横梁、倾斜安装在顶部横梁两侧的侧梁和用于连接侧梁的底部托杆,侧梁与顶部横梁和底部托杆之间采用榫卯连接,顶部横梁两侧的侧梁上搭载有木垫板和保温层,保温层与木垫板之间通过补强胶带连接,木垫板上设置有自攻螺钉,自攻螺钉与侧梁为螺纹连接,保温层的上表面等间距的加工有定位卡槽,定位卡槽沿着顶部横梁的轴向方向设置,定位卡槽内嵌装有横向龙骨,横梁龙骨上等间距的安装有纵向龙骨,纵向龙骨与横向龙骨呈垂直安装,纵向龙骨上沿着纵向龙骨的轴向方向等间距的设置有倒刺钉,合成树脂瓦上加工有数个安装孔,且相邻两安装孔的位置与纵向龙骨上相邻两倒刺钉的位置对应,合成树脂瓦通过倒刺钉固定在纵向龙骨上,脊瓦安装在两侧纵向龙骨的顶部搭接处。

本实用新型在生产安装的时候,各个零部件之间的连接方式都为可拆卸式的连接,使得建造成的房顶易安装、易拆卸、可重复性拆装、原材料可以重复使用,同时,设置的木垫板和保温层可以起到良好的隔热保温效果,无需在房顶单独制造保温层,且合成树脂瓦通过倒刺钉来实现与纵向龙骨的固定,其稳定性较好,可有效的防止合成树脂瓦的坠落,进一步的提高的使用的安全性,采用本实用新型制得的房顶不仅隔热、保温、防漏、防潮、防震、低碳、环保,而且在生产安装时能节能大量的人力、物力、具有连接强度高、使用寿命长、维护方便的优点,能为社会创造更高的效益和价值。

附图说明
图1为本实用新型的整体结构示意图;

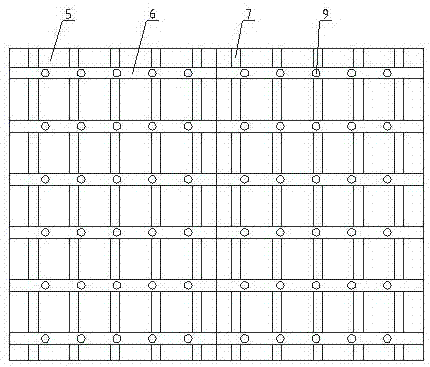

图2为图1中没有合成树脂瓦和脊瓦的俯视图;
图3为倒刺钉的结构示意图;
图4为可调定位柱的结构示意图;
图中:1-底部托杆,2-侧梁,3-木垫板,4-补强胶带,5-保温层,6-横向龙骨,7-纵向龙骨,8-合成树脂瓦,9-倒刺钉, 91-条形孔,92-倒刺,93-铝管,94-弹性球体,10-脊瓦,11-顶部横梁,12-固定定位柱,13-连接螺栓,14-支撑杆,15-可调定位柱, 151-螺杆,152-卡箍,153-锥形螺母,154-弹性垫圈。

具体实施方式
下面结合附图对本实用新型作进一步的说明,但不以任何方式对本实用新型加以限制,基于本实用新型教导所作的任何变更或改进,均属于本实用新型的保护范围。

如图1~4所示,本实用新型包括合成树脂瓦8、脊瓦10、顶部横梁11、倾斜安装在顶部横梁11两侧的侧梁2和用于连接侧梁2的底部托杆1,所述侧梁2与顶部横梁11和底部托杆1之间采用榫卯连接,所述顶部横梁11两侧的侧梁2上搭载有木垫板3和保温层5,所述保温层5与木垫板3之间通过补强胶带4连接,所述木垫板3上设置有自攻螺钉,所述自攻螺钉与侧梁2为螺纹连接,所述保温层5的上表面等间距的加工有定位卡槽,所述定位卡槽沿着顶部横梁11的轴向方向设置,所述定位卡槽内嵌装有横向龙骨6,所述横梁龙骨6上等间距的安装有纵向龙骨7,所述纵向龙骨7与横向龙骨6呈垂直安装,所述纵向龙骨7上沿着纵向龙骨7的轴向方向等间距的设置有倒刺钉9,所述合成树脂瓦8上加工有数个安装孔,且相邻两安装孔的位置与纵向龙骨7上相邻两倒刺钉9的位置对应,所述合成树脂瓦8通过倒刺钉9固定在纵向龙骨7上,所述脊瓦10安装在两侧纵向龙骨7的顶部搭接处。

本实用新型在安装时,先将多根侧梁2倾斜安装在顶部横梁11的两侧,顶部横梁11与侧梁2采用铆接,其连接稳固,易拆装,优选地,侧梁2和顶部横梁11选用木料,一是重量轻,二是易安装,然后将木垫板3搭载在侧梁2上,并通过自攻螺钉将木垫板3固定在侧梁2上,木垫板3安装完后,利用补强胶带4将保温层5粘附在木垫板3上,优选地,所述保温层5为陶瓷纤维板,再将横向龙骨6嵌装在保温层5内,嵌装完毕后,再把纵向龙骨7安装在横向龙骨6上,所述纵向龙骨7和横向龙骨6采用铝合金条,且纵向龙骨7和横向龙骨6采用焊接连接,纵向龙骨7和横向龙骨6安装完毕后,再将合成树脂瓦8通过倒刺钉9安装在纵向龙骨7上,***后再把脊瓦10安装在顶部横梁11两侧的纵向龙骨7顶端,即可完成屋顶的生产安装。

为了增强侧梁2与顶部横梁11的连接强度,所述顶部横梁11两侧的侧梁2之间设置有支撑装置,所述支撑装置包括固定定位柱12、可调定位柱15和支撑杆14,所述固定定位柱12垂直安装在顶部横梁11两侧的侧梁2上,所述可调定位柱15对称安装在底部托杆1上,所述支撑杆14的两端分别通过连接螺栓13与固定定位柱12和可调定位柱15连接,采用两根固定定位柱12和两根可调定位柱15来固定顶部横梁11和侧梁2的方法,达到了所需的固定的要求,所述支撑杆14作为着力部位,能很好的起到支撑作用,同时提高了整个固定支撑结构的稳定性。优选地,所述可调定位柱15包括螺杆151和锥形螺母153,所述螺杆151穿装在底部托杆1上,所述锥形螺母153分别穿装在螺杆151的上下两端,且所述锥形螺母153的小端面与底部托杆1之间设置有弹性垫圈154,大端面上设置有卡箍152,弹性垫圈154能使螺杆151与底部托杆1的连接更加紧密,使用寿命加长,且所述卡箍152能保证锥形螺母153的紧固作用。

进一步的,所述倒刺钉9包括一根内部中空的铝管93,所述铝管93的两侧壁加工有条形孔91,所述铝管93的内部设置有弹性球体94,所述弹性球体94上设置有倒刺92,所述倒刺92从铝管93两侧的条形孔91中伸出,所述倒刺92的直径小于条形孔91的直径,便于倒刺92插入条形孔91中,安装合成树脂瓦8时,再将合成树脂瓦8上的安装孔对准纵向龙骨7上的倒刺92向下施压,倒刺92被压入合成树脂瓦8的安装孔内,即可完成合成树脂瓦8的固定安装。

为了能够起到良好的隔热作用,优选地,所述纵向龙骨7和横向龙骨6之间连接的空隙处放置有硅胶隔热垫。

技术特征:

1.一种方便拆装的合成树脂瓦屋顶,其特征在于:包括合成树脂瓦(8)、脊瓦(10)、顶部横梁(11)、倾斜安装在顶部横梁(11)两侧的侧梁(2)和用于连接侧梁(2)的底部托杆(1),所述侧梁(2)与顶部横梁(11)和底部托杆(1)之间采用榫卯连接,所述顶部横梁(11)两侧的侧梁(2)上搭载有木垫板(3)和保温层(5),所述保温层(5)与木垫板(3)之间通过补强胶带(4)连接,所述木垫板(3)上设置有自攻螺钉,所述自攻螺钉与侧梁(2)为螺纹连接,所述保温层(5)的上表面等间距的加工有定位卡槽,所述定位卡槽沿着顶部横梁(11)的轴向方向设置,所述定位卡槽内嵌装有横向龙骨(6),所述横梁龙骨(6)上等间距的安装有纵向龙骨(7),所述纵向龙骨(7)与横向龙骨(6)呈垂直安装,所述纵向龙骨(7)上沿着纵向龙骨(7)的轴向方向等间距的设置有倒刺钉(9),所述合成树脂瓦(8)上加工有数个安装孔,且相邻两安装孔的位置与纵向龙骨(7)上相邻两倒刺钉(9)的位置对应,所述合成树脂瓦(8)通过倒刺钉(9)固定在纵向龙骨(7)上,所述脊瓦(10)安装在两侧纵向龙骨(7)的顶部搭接处。

2.根据权利要求1所述的一种方便拆装的合成树脂瓦屋顶,其特征在于:所述顶部横梁(11)两侧的侧梁(2)之间设置有支撑装置,所述支撑装置包括固定定位柱(12)、可调定位柱(15)和支撑杆(14),所述固定定位柱(12)垂直安装在顶部横梁(11)两侧的侧梁(2)上,所述可调定位柱(15)对称安装在底部托杆(1)上,所述支撑杆(14)的两端分别通过连接螺栓(13)与固定定位柱(12)和可调定位柱(15)连接。

3.根据权利要求2所述的一种方便拆装的合成树脂瓦屋顶,其特征在于:所述可调定位柱(15)包括螺杆(151)和锥形螺母(153),所述螺杆(151)穿装在底部托杆(1)上,所述锥形螺母(153)分别穿装在螺杆(151)的上下两端,且所述锥形螺母(153)的小端面与底部托杆(1)之间设置有弹性垫圈(154),大端面上设置有卡箍(152)。

4.根据权利要求1所述的一种方便拆装的合成树脂瓦屋顶,其特征在于:所述倒刺钉(9)包括一根内部中空的铝管(93),所述铝管(93)的两侧壁加工有条形孔(91),所述铝管(93)的内部设置有弹性球体(94),所述弹性球体(94)上设置有倒刺(92),所述倒刺(92)从铝管(93)两侧的条形孔(91)中伸出。

5.根据权利要求1所述的一种方便拆装的合成树脂瓦屋顶,其特征在于:所述保温层(5)为陶瓷纤维板。

6.根据权利要求1所述的一种方便拆装的合成树脂瓦屋顶,其特征在于:所述纵向龙骨(7)和横向龙骨(6)之间连接的空隙处放置有硅胶隔热垫。

技术总结:

本实用新型公开了一种方便拆装的合成树脂瓦屋顶,包括合成树脂瓦、脊瓦、顶部横梁、侧梁和底部托杆,侧梁与顶部横梁和底部托杆之间采用榫卯连接,顶部横梁两侧的侧梁上搭载有木垫板和保温层,保温层与木垫板之间通过补强胶带连接,木垫板上设置有自攻螺钉,自攻螺钉与侧梁为螺纹连接,保温层的上表面等间距的加工有定位卡槽,定位卡槽内嵌装有横向龙骨,横梁龙骨上等间距的安装有纵向龙骨,纵向龙骨上等间距的设置有倒刺钉,合成树脂瓦通过倒刺钉固定在纵向龙骨上。本实用新型制得的房顶不仅易安装、易拆卸、可重复性拆装,而且有连接强度高、使用寿命长、维护方便的优点,能为社会创造更高的效益和价值。
